IndraDrive Mi – 適配盒 KCU 緊湊的適配盒 KCU 可以通過公共耦合點實現與 IndraDrive Mi 的所有必要連接
緊湊的適配盒 KCU 可以通過公共耦合點實現與 IndraDrive Mi 的所有必要連接：
▶▶ IndraDrive 變流器或電源模塊的直流母線電源的再配送
▶▶ 采用控制電壓的 IndraDrive Mi 電源
▶▶ 在 IndraDrive Mi 與電源模塊之間交換狀態信息和診斷消息
▶▶ 通過內置保險絲保護直流母線的連接。每條混合電纜可多達 20 個 IndraDrive Mi 驅動，電纜長度在 1 m 至 200 m 之間。
▶▶ 可并行數個驅動鏈
多達 20 個 IndraDrive Mi 單元可靈活地串聯在一個驅動鏈中，最大電纜長度 200 m – 無需對電氣柜進行任何改裝。
如果需要，也可將若干個 KCU 適配盒連接至單個電源模塊以并聯運行若干個 IndraDrive Mi 驅動鏈。
|
||||||||||||||

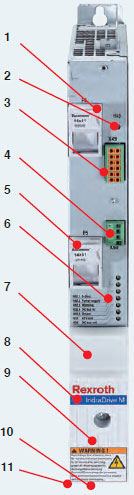

| 1 保險絲 直流輸出L+ |
| 2 安全保護技術故障診斷顯示 |
| 3 安全技術 |
| 4 緊急停止輸入 |
| 5 保險絲 直流輸出L- |
| 6 狀態和故障診斷顯示 |
| 7 輸入 模塊總線 |
| 8 輸入 控制電壓 |
| 9 直流輸入 直線母線 |
| 10 多功能以太網輸入 |
| 11 混合電纜連接 |
| 多功能以太網 |
| 控制電壓 |
| 直流總線電壓 狀態信息 |
