R036440000 CKR15-110力士樂模塊部件號，長度：R036440000，...mm 系統：集成模塊（C） 導向：滾珠導軌導向系統（K） 驅動器：齒形帶傳動系統（R）

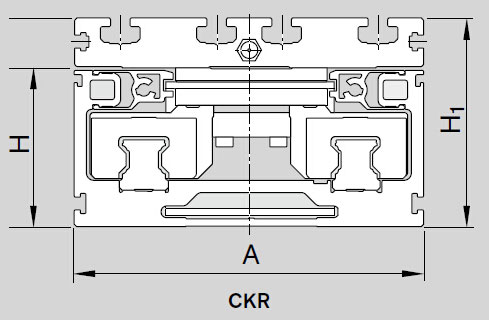

R036440000 CKR15-110力士樂模塊結構 -特別緊湊而精密的鋁型材主體，帶兩套內裝式滾珠導軌導向系統，在重載高速下能實現最佳的運行和動作 -安裝準備就緒的集成模塊在最大長度Lmax 內可任選長度 -鋁制滑臺有兩種長度，根據負載選用 -由預緊的齒形帶驅動
結構說明：1.齒形帶 其它的優秀特性 -通過滑臺上的螺紋和銷孔實現靠裝件的精密校準和可靠固定 -張緊側的端頭帶有集成的齒形帶張緊系統。齒形帶轉向器配有永久潤滑的球軸承支承 -可以從兩側或通過滑臺對滾珠導軌導向系統進行集中補充潤滑 (脂潤滑)，因而保養費用低廉 -通過端頭上的定心直徑和螺紋能夠方便地安裝電機 -兩個集成的無間隙滾珠導軌導向系統實現最佳的運轉、高額定載荷、高剛度 -在直至 10 000 mm 的大范圍內，在高精密和平穩運行的條件下，能達到很高的運行速度 -通過側面的鋁板條實現齒形帶的間隙密封和導向 -開關位置可在全行程上調節，開關操作不用開關角鐵 (在 CKR 25-200 中帶開關角鐵)
|
||||||||||
