R036060000 力士樂模組CKK25-200
部件號,長度:R036050000,...mm
系統:集成模塊(C)
導向:滾珠導軌導向系統(K)
驅動器:滾珠絲杠傳動系統(K)

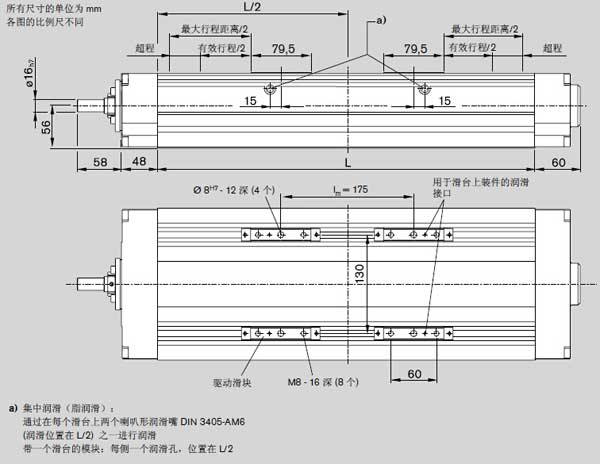

R036060000 力士樂模組CKK25-200結構說明:
1.滾珠絲杠傳動系統帶無間隙、圓柱形單螺母
2.浮動軸承座
3.配有兩個內裝式滑塊的滑臺
4.鋁蓋板
5.聚氨酯帶(循環式)間隙密封
6.固定軸承座
7.主體
加裝件
8.磁效應傳感器
9.固定電纜槽
10.插座/插頭
11.連接板
12.電機
13.法蘭和聯軸器
14.皮帶聯軸器

|
