R114816010 MLR10-80直線模組
部 件 號：R114816010
系統：直線運動模塊，閉式（M）
導向系統：滾輪導軌導向系統（L）
傳動系統：齒形帶傳動系統（R）
R114816010 MLR10-80直線模組
部件說明：直線運動模塊
結構說明：1.一個緊湊的、表面氧化的鋁型材
2.帶內靠式滾輪的內裝力士樂滾輪導軌導向系統
3.利用偏心軸滾輪調整至無間隙
4.一個滑臺，帶有全部滾輪的油中央潤滑
5.張緊式齒形帶
6.靠裝行程開關
7.一臺伺服電機或一臺步進電機
8.齒形帶用作防護帶
9.控制器單元
優異的性能
MLR...: 配置滾輪導軌導向系統和齒形帶傳動系統的直線運動模塊適用于極高的速度 (至 10 m/s)
！！！配置滾輪導軌導向系統的直線運動模塊只允許采用油潤滑！
直線運動模塊 MLR... 的組成如下：
––一個緊湊的陽極氧化鋁型材主體
––集成的力士樂帶內置滾輪的滾輪導軌導向系統
––滾輪，通過偏心軸調整至無間隙
––可實現對全部滾輪的集中油潤滑的滑臺
––張緊的齒形帶
––側裝的開關
––帶控制單元的交流伺服電機
––前置減速器
––齒形帶用作防護帶
|

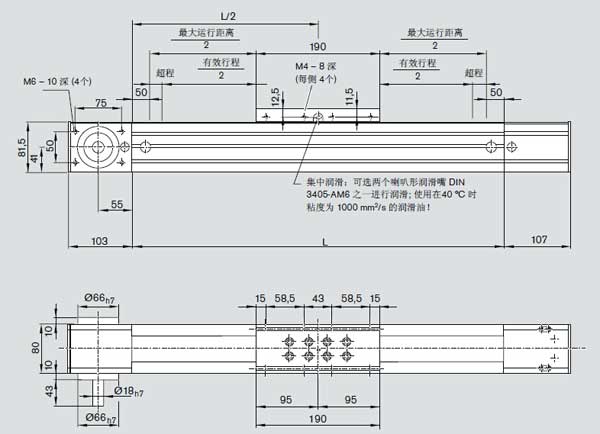

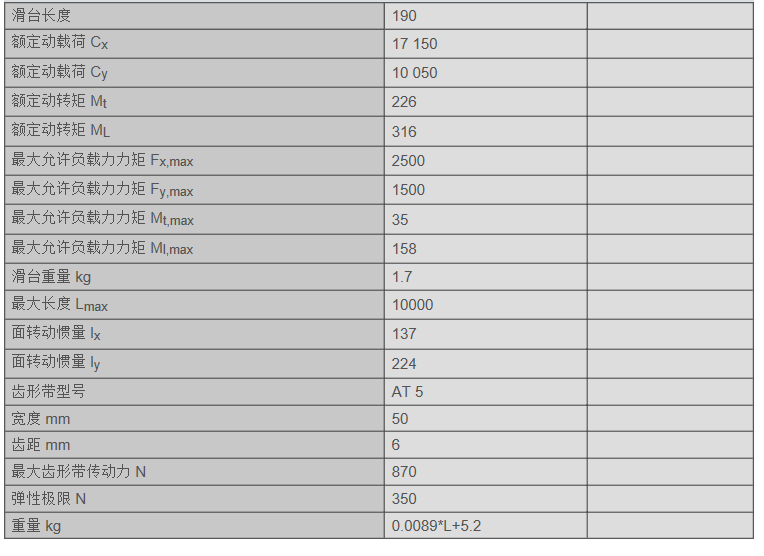

滑臺長度
|
190
|
|
|
額定動載荷 Cx
|
17 150
|
|
|
額定動載荷 Cy
|
10 050
|
|
|
額定動轉矩 Mt
|
226
|
|
|
額定動轉矩 ML
|
316
|
|
|
最大允許負載力力矩 Fx,max
|
2500
|
|
|
最大允許負載力力矩 Fy,max
|
1500
|
|
|
最大允許負載力力矩 Mt,max
|
35
|
|
|
最大允許負載力力矩 Ml,max
|
158
|
|
|
滑臺重量 kg
|
1.7
|
|
|
最大長度 Lmax
|
10000
|
|
|
面轉動慣量 lx
|
137
|
|
|
面轉動慣量 ly
|
224
|
|
|
齒形帶型號
|
AT 5
|
|
|
寬度 mm
|
50
|
|
|
齒距 mm
|
6
|
|
|
最大齒形帶傳動力 N
|
870
|
|
|
彈性極限 N
|
350
|
|
|
重量 kg
|
0.0089*L+5.2
|
|

|
